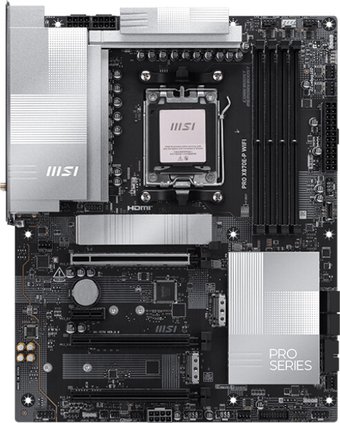

Материнская плата MSI Pro X870E-P WiFi

Общая информация

Дата выхода на рынок 2025 г.

Описание Материнская плата MSI PRO X870E-P WIFI создана для современных систем на базе процессоров AMD Ryzen серий 9000, 8000 и 7000 с использованием сокета AM5 и чипсета AMD X870E. Она поддерживает быструю оперативную память DDR5 объемом до 256 ГБ, включая CUDIMM, с возможностью разгона до 8200+ МГц, а также двухканальный режим работы и технологии AMD EXPO для легкого повышения производительности.

На плате реализована расширенная поддержка накопителей:три слота M.2 (один из которых работает по PCIe 5.0 x4), четыре порта SATA 6 Гбит/с, а также поддержка различных конфигураций RAID для SATA и NVMe SSD. Для подключения видеокарт предусмотрены три слота PCI Express x16 (до PCIe 5.0), а также дополнительные слоты PCIe x1 и x4 для расширения.

MSI PRO X870E-P WIFI оснащена современными интерфейсами подключения:USB4 (до 40 Гбит/с), USB 3.2 Gen 2x2, несколькими портами USB 3.2 Gen1/Gen2, HDMI 2.1, 5G LAN, а также модулем Wi-Fi 7 и Bluetooth 5.4. На плате реализована поддержка встроенного видео (через HDMI и USB4/DP Alt Mode), что позволяет использовать процессоры с интегрированной графикой.

Для стабильной работы и охлаждения массивных компонентов предусмотрены радиаторы фаз питания, множество разъемов для корпусных вентиляторов и СЖО, а также поддержка подсветки ARGB и RGB. Плата выполнена в форм-факторе ATX, имеет черный цвет текстолита и подходит как для офисных, так и для продвинутых пользовательских и рабочих конфигураций.

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000

Встроенный процессор

Сокет AM5

Чипсет AMD X870E

Количество фаз питания 14+2+1

Охлаждение фаз питания

Форм-фактор ATX

Цвет черный

Подсветка

Память

Тип памяти DDR5, DDR5 CUDIMM

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 8 200 МГц

Дополнительные характеристики ОЗУ поддержка non-ECC небуферизованных планок памяти

поддержка разгона оперативной памяти и AMD EXtended Profiles for Overclocking (AMD EXPO)

поддержка CUDIMM только в режиме обхода драйвера тактовой частоты

слоты DIMM на этой материнской плате оснащены защелками с двух сторон

стабильная работа ОЗУ на частотах заявленных по стандартам AMD POR и JEDEC

максимальная частота в режиме оверклокинга:

1DPC 1R - макс. скорость до 8200+ МГц

1DPC 2R - макс. скорость до 6400+ МГц

2DPC 1R - макс. скорость до 6400+ МГц

2DPC 2R - макс. скорость до 6000+ МГц

Слоты расширения

Версия PCI Express 5.0

Всего PCI Express x16 3

Всего PCI Express x1 1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI разъем PCI-E1, PCI Express x16:

- режим работы PCIe 5.0 x16 (для Ryzen 9000/7000)

- режим работы PCIe 4.0 x8 (для Ryzen 8700/8600/8400)

- режим работы PCIe 4.0 x4 (для Ryzen 8500/8300)

разъем PCI-E2, PCI Express x1, режим работы PCIe 3.0 x1 на чипсете

разъем PCI-E3, PCI Express x16, режим работы PCIe 4.0 x4 на чипсете

разъем PCI-E4, PCI Express x1, режим работы PCIe 3.0 x1 на чипсете

Интерфейсы накопителей

M.2 3

Спецификации накопителей слот M.2_1 на ЦП:

- поддерживает до PCIe 5.0 x4 (для Ryzen 9000/ 7000 Series processors), поддержка устройств 2280/2260

- поддерживает до PCIe 4.0 x4 (для Ryzen 8000 Series processors), поддержка устройств 2280/2260

слот M.2_2 на чипсете поддерживает до PCIe 4.0 x4, поддержка устройств 2280/2260

слот M.2_3 на чипсете поддерживает до PCIe 4.0 x4, поддержка устройств 22110/2280

SATA 3.0 4

RAID 0, 1, 5 - M.2 (NVMe)/0, 1, 10 - SATA

Сеть и связь

Слот для модуля Wi-Fi

Wi-Fi 802.11be (Wi-Fi 7)

Bluetooth 5.4

Ethernet 1x 5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук Realtek ALC897

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 2

USB 3.2 Gen2 Type-A (10 Гбит/с) 2

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с) 1

USB4 (до 40 Гбит/с) 1

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF

Аудио (3.5 мм jack) 3

COM

LPT

PS/2

DisplayPort

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 6

USB 3.2 Gen1 Type-A (5 Гбит/с) 4

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с) 1

USB 3.2 Gen 2x2 (20 Гбит/с)

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 6

Разъемы для подсветки ARGB 5В 3

Разъемы для подсветки RGB 12В 1

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1x Power Connector(ATX_PWR)

2x Power Connector(CPU_PWR)

1x Power Connector(PCIE_PWR 8pin)

1x CPU Fan

1x Combo Fan (Pump_Sys Fan)

6x System Fan

1x EZ Conn-header (JAF_1)

2x Front Panel (JFP)

1x Chassis Intrusion (JCI)

1x Front Audio (JAUD)

1x Tuning Controller connector(JDASH)

3x Addressable V2 RGB LED connector (JARGB_V2)

1x RGB LED connector(JRGB)

1x TPM pin header(Support TPM 2.0)

6x USB 2.0 ports

4x USB 5Gbps Type A ports

1x USB 10Gbps Type C ports

Габариты

Длина 304.8 мм

Ширина 243.84 мм

Комплектация

Комплектация - EZ M.2 Clip II экстрактор

- винты EZ M.2 Clip II

- EZ Wi-Fi антенна

- два кабеля SATA

- 1-2 EZ кабель

- документация
