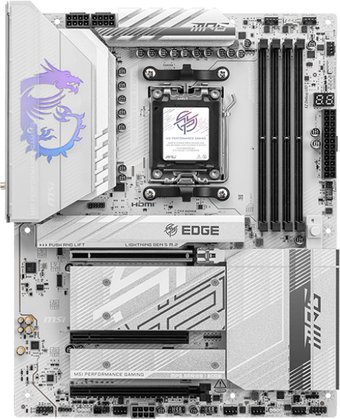

Материнская плата MSI MPG B850 Edge TI WiFi

Общая информация

Дата выхода на рынок 2025 г.

Описание MSI MPG B850 EDGE TI WIFI - это материнская плата формата ATX, выполненная в бело-серебристой цветовой гамме, что идеально подойдет для создания стильных и индивидуальных сборок ПК. Она совместима с процессорами AMD Ryzen 9000, 8000 и 7000 и поддерживает новейший стандарт памяти DDR5, включая CUDIMM, позволяя устанавливать до 256 ГБ оперативной памяти с максимальной частотой до 8400 МГц. Плата оборудована системой питания 14+2+1 с эффективным охлаждением фаз, что обеспечивает стабильную работу даже с топовыми процессорами.

Для хранения данных предусмотрено 4 слота M.2 с поддержкой PCIe 5.0 и 4 разъема SATA 3.0, а также поддержка RAID 0, 1, 10 для NVMe SSD. Видеокарты можно устанавливать в три полноразмерных слота PCI Express x16, главный из которых работает по стандарту PCIe 5.0. Для расширения возможностей используются дополнительные слоты PCI Express x1 и x4. Встроенный аудиокодек Realtek ALC4080 обеспечивает качественный звук 7.1, а подсветка Mystic Light позволяет персонализировать внешний вид системы.

На плате реализована передовая сетевая инфраструктура:5G LAN, поддержка Wi-Fi 7 (802.11be) и Bluetooth 5.4 для самых высоких скоростей передачи данных. Задняя панель оснащена широким набором разъемов, включая HDMI 2.1 для вывода изображения, пять аудиоразъемов, оптический S/PDIF, несколько портов USB (в том числе три USB 3.2 Gen2 Type-C) и четыре USB 2.0. Для удобства сборки реализованы многочисленные функции EZ DIY, такие как быстрый демонтаж видеокарты и упрощенное подключение передней панели.

Внутренние разъемы платы позволяют подключить до шести корпусных вентиляторов, три ARGB 5В и один RGB 12В для организации подсветки, а также интегрировать системы жидкостного охлаждения. В BIOS и MSI Center доступны функции автоматической оптимизации и разгона (AI Boost, Game Boost, EXPO), что делает плату отличным выбором для геймеров, энтузиастов и пользователей, желающих построить мощную и современную рабочую станцию.

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000

Встроенный процессор

Сокет AM5

Чипсет AMD B850

Количество фаз питания 14+2+1

Охлаждение фаз питания

Форм-фактор ATX

Цвет белый

Подсветка

Память

Тип памяти DDR5, DDR5 CUDIMM

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 8 400 МГц

Дополнительные характеристики ОЗУ поддержка DDR5; поддержка non-ECC небуферизованных планок памяти; поддержка CUDIMM только в режиме обхода драйвера тактовой частоты; поддержка AMD EXtended Profiles for Overclocking (AMD EXPO); поддержка разгона оперативной памяти; стабильная работа ОЗУ на частотах заявленных по стандартам AMD POR и JEDEC; максимальная частота в режиме оверклокинга:Ryzen 9000 Series:1DPC 1R - макс. скорость до 8400+ МГц; 1DPC 2R - макс. скорость до 6400+ МГц; 2DPC 1R - макс. скорость до 6400+ МГц; 2DPC 2R - макс. скорость до 4800+ МГц; слоты DIMM на этой материнской плате оснащены защелками только с одной стороны

Слоты расширения

Версия PCI Express 5.0

Всего PCI Express x16 3

Всего PCI Express x1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI разъем PCI_E1, PCI Express x16, режим работы PCIe 5.0 x16

разъем PCI_E2, PCI Express x16, режим работы PCIe 3.0 x1

разъем PCI_E3, PCI Express x16, режим работы PCIe 4.0 x4

разъем PCI_E1:поддерживает PCIe 5.0 x16 (для Ryzen 9000/7000), PCIe 4.0 x8 (для Ryzen 8700/8600/8400), PCIe 4.0 x4 (для Ryzen 8500/8300); разъем PCI_E3 будет работать в режиме x2 при установке устройств в слот M.2_3

Интерфейсы накопителей

M.2 4

Спецификации накопителей слот M.2_1 на ЦП, поддержка PCIe 5.0 x4, поддержка форм-фактора 22110/2280

слот M.2_2 на ЦП, поддержка PCIe 5.0 x4, поддержка форм-фактора 2280/2260

слот M.2_3 на чипсете, поддержка PCIe 4.0 x2, поддержка форм-фактора 2280/2260

слот M.2_4 на чипсете, поддержка PCIe 4.0 x4, поддержка форм-фактора 2280/2260

4x SATA 6G

SATA 3.0 4

RAID 0, 1, 10 - M.2 (NVMe)

Сеть и связь

Слот для модуля Wi-Fi PCIe

Wi-Fi 802.11be (Wi-Fi 7)

Bluetooth 5.4

Ethernet 1x 5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук Realtek ALC4080

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 1

USB 3.2 Gen2 Type-A (10 Гбит/с) 2

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с) 3

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с)

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF 1

Аудио (3.5 мм jack) 5

COM

LPT

PS/2

DisplayPort

mini DisplayPort

VGA (D-Sub)

DVI

HDMI 1

Версия HDMI 2.1

Внутренние разъемы

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 4

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с) 1

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 6

Разъемы для подсветки ARGB 5В 3

Разъемы для подсветки RGB 12В 1

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1x коннектор питания (ATX_PWR)

2x коннектор питания (CPU_PWR)

1x Power Connector (PCIE_PWR 8pin)

1x коннектор вентилятора процессора

1x Combo Fan (Pump_Sys Fan)

6x коннектор системного вентилятора

1x EZ Conn-header (JAF_2)

2x коннектор фронтальной панели (JFP)

1x коннектор датчика открытия корпуса (JCI)

1x коннектор фронтального аудио (JAUD)

3x коннектор Addressable V2 RGB светодиодов (JARGB_V2)

1x коннектор RGB светодиодов (JRGB)

1x TPM коннектор (Support TPM 2.0)

4x USB 2.0 порты

4x USB 5Gbps Type A ports

1x USB 20Gbps Type C ports

Габариты

Длина 304.8 мм

Ширина 243.84 мм

Комплектация

Комплектация - Краткое руководство по установке

- Наклейки для кабелей

- Листовка Shout Out

- Антенна EZ Wi-Fi

- 3 х крепления EZ M.2 Clip II

- Инструмент для снятия EZ M.2 Clip II

- Кабель SATA

- Удлинительный кабель ARGB

- Кабель-переходник с 1 на 3 EZ (версия 2)

- Кабель подключения передней панели EZ
