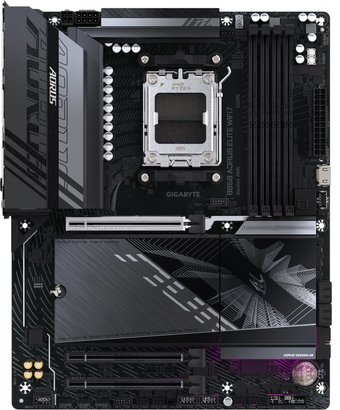

Материнская плата Gigabyte B850 Aorus Elite WiFi7 (rev. 1.0)

Общая информация

Дата выхода на рынок 2025 г.

Описание Материнская плата GIGABYTE B850 AORUS ELITE WIFI7 в форм-факторе ATX построена на чипсете AMD B850 и предназначена для процессоров AMD Ryzen серий 7000, 8000 и 9000 с сокетом AM5. Плата поддерживает оперативную память DDR5 с максимальной частотой до 8200 МГц, объёмом до 256 ГБ и двухканальной архитектурой. Предусмотрена поддержка профилей разгона AMD EXPO и Intel XMP, а также конфигураций памяти 1Rx8/2Rx8/1Rx16.

Плата оборудована 3 слотами M.2 (с поддержкой PCIe 5.0 и 4.0 в зависимости от процессора) и 4 портами SATA 6 Гбит/с, обеспечивая широкие возможности для подключения накопителей. Поддерживаются массивы RAID 0, 1, 5 и 10 для NVMe SSD, а также RAID 0, 1 и 10 для SATA. Слоты расширения включают один PCIe x16 (5.0), два PCIe x16 (3.0) и два PCIe x1 (3.0).

Плата оснащена встроенными модулями Wi-Fi 7 (802.11be) и Bluetooth 5.4. За сетевое подключение отвечает контроллер Realtek 2.5GbE. Встроенное графическое ядро AMD Radeon обеспечивает вывод изображения через DisplayPort 1.4 и HDMI 1.4. На задней панели доступны разъёмы USB 2.0, USB 3.2 Gen1, USB 3.2 Gen2, Type-C, аудиоразъёмы и S/PDIF.

Звуковая подсистема с поддержкой 7.1-канального звука. Плата имеет обширный набор внутренних разъёмов, включая порты для вентиляторов, подсветки ARGB и RGB, а также кнопки питания и сброса. Для охлаждения используется радиатор на фазах питания, а внешний вид выполнен в чёрном цвете с элементами подсветки RGB.

Технические характеристики

Поддержка процессоров AMD

Поддержка поколений процессоров AMD 9000, AMD 8000, AMD 7000

Встроенный процессор

Сокет AM5

Чипсет AMD B850

Количество фаз питания 14+2+2

Охлаждение фаз питания

Форм-фактор ATX

Цвет черный

Подсветка

Память

Тип памяти DDR5

Количество слотов памяти 4

Максимальный объём памяти 256GB

Режим памяти двухканальный

Максимальная частота памяти 8 200 МГц

Дополнительные характеристики ОЗУ поддержка небуферизованных планок памяти без ECC

поддержка AMD EXtended Profiles for Overclocking (AMD EXPO) и Extreme Memory Profile (XMP)

поддержка конфигураций памяти 1Rx8/2Rx8/1Rx16

Слоты расширения

Версия PCI Express 5.0

Всего PCI Express x16 3

Всего PCI Express x1

Всего PCI Express x4

Всего PCI Express x8

High Power Card Edge (HPCE)

Дополнительные характеристики PCI разъем PCIEX16, PCI Express x16:

- AMD Ryzen 9000/7000 Series Processors режим работы PCIe 5.0 x16

- AMD Ryzen 8000 Series-Phoenix 1 Processors режим работы PCIe 4.0 x8

- AMD Ryzen 8000 Series-Phoenix 2 Processors режим работы PCIe 4.0 x4

разъем PCIEX1_1, PCI Express x16, режим работы PCIe 3.0 x1

разъем PCIEX1_2, PCI Express x16, режим работы PCIe 3.0 x1

Интерфейсы накопителей

M.2 3

Спецификации накопителей M2A_CPU:интегрирован в CPU, поддержка сокет 3, ключ M, тип 25110/22110/2580/2280 SSD

- процессоры AMD Ryzen 9000/7000 поддерживают PCIe 5.0 x4/x2 SSD

- процессоры AMD Ryzen 8000-Phoenix 1 поддерживают PCIe 4.0 x4/x2 SSD

- процессоры AMD Ryzen 8000-Phoenix 2 поддерживают PCIe 4.0 x4/x2 SSD

M2B_CPU:интегрирован в CPU, поддержка сокет 3, ключ M, тип 25110/22110/2580/2280 SSD

- процессоры AMD Ryzen 9000/7000 поддерживают PCIe 4.0 x4/x2 SSD

- процессоры AMD Ryzen 8000-Phoenix 1 поддерживают PCIe 4.0 x4/x2 SSD

- процессоры AMD Ryzen 8000-Phoenix 2 поддерживают PCIe 4.0 x2 SSD

M2C_SB:интегрирован в чипсет, поддержка сокет 3, ключ M, тип 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD

SATA 3.0 4

RAID 0,1,10 - SATA; 0,1,5,10 - PCIe

Сеть и связь

Wi-Fi 802.11be (Wi-Fi 7)

Bluetooth 5.4

Ethernet 1x 2.5 Гбит/с

Аудио и Видео

Поддержка встроенной графики

Поддержка SLi/CrossFire

Встроенный звук

Звуковая схема 7.1

Разъемы на задней панели

USB 2.0 4

USB 3.2 Gen1 Type-A (5 Гбит/с) 5

USB 3.2 Gen2 Type-A (10 Гбит/с) 2

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с) 1

USB 3.2 Gen 2x2 (20 Гбит/с)

USB4 (до 40 Гбит/с)

USB-C (Thunderbolt 3)

USB-C (Thunderbolt 4)

USB-C (Thunderbolt 5)

Цифровой выход S/PDIF 1

Аудио (3.5 мм jack) 2

COM

LPT

PS/2

DisplayPort 1

Версия DisplayPort 1.4

mini DisplayPort

VGA (D-Sub)

DVI

HDMI

Внутренние разъемы

USB 2.0 2

USB 3.2 Gen1 Type-A (5 Гбит/с) 1

USB 3.2 Gen2 Type-A (10 Гбит/с)

USB 3.2 Gen1 Type-C (5 Гбит/с)

USB 3.2 Gen2 Type-C (10 Гбит/с)

USB 3.2 Gen 2x2 (20 Гбит/с) 1

Thunderbolt 3

Thunderbolt 4

Thunderbolt 5

Цифровой выход S/PDIF

COM

LPT

HDMI 1

Версия HDMI 1.4

Разъемы для вентилятора ЦП 1

Разъемы для СЖО 1

Разъемы для корпусных вентиляторов 4

Разъемы для подсветки ARGB 5В 3

Разъемы для подсветки RGB 12В 1

Разъемы с обратной стороны (BTF)

Описание внутренних разъемов 1 x 24-контактный основной разъем питания ATX

1 x 8-контактный разъем питания ATX 12 В

1 x 4-контактный разъем питания ATX 12 В

1 x разъем вентилятора ЦП

1 x разъем вентилятора ЦП/помпы системы жидкостного охлаждения

3 x разъема системных вентиляторов

1 x разъем системного вентилятора/помпы системы жидкостного охлаждения

3 x разъема светодиодных лент адресуемой подсветки RGB Gen2

1 x разъем светодиодной ленты RGB

3 x разъема M.2 Socket 3

4 x разъема SATA 6 Гбит/с

1 x разъем передней панели

1 x разъем аудио передней панели

1 x разъем USB Type-C с поддержкой USB 3.2 Gen 2x2

1 x разъем USB 3.2 Gen 1

2 x разъема USB 2.0/1.1

1 x разъем модуля Trusted Platform Module (только для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1 x порт HDMI

1 x кнопка питания

1 x кнопка сброса

1 x перемычка сброса

1 x перемычка Clear CMOS

Габариты

Длина 305 мм

Ширина 244 мм

Комплектация

Комплектация - два кабеля SATA

- Wi-Fi антенна

- один G коннектор

- монтажный комплект для M.2

- документация
